Hướng Dẫn Thiết Kế Hệ Thống Hybrid (PV + Battery) Chuyên Sâu

1. Tổng quan về hệ thống hybrid

Tìm hiểu đúng về thiết kế hệ thống hybrid PV + battery giúp bạn đưa ra lựa chọn phù hợp và hiệu quả hơn. Hệ thống điện mặt trời hybrid (PV + Battery) là mô hình kết hợp giữa:

  • Tấm pin mặt trời (PV)
  • Bộ inverter hybrid (2 chiều)
  • Pin lưu trữ (Battery)
  • Các phụ kiện: tủ điện, BMS, công tắc ATS, bộ giám sát…

Hệ thống này có khả năng:

  • Vận hành đồng thời với lưới
  • Tự sử dụng – lưu trữ – hòa lưới theo nhu cầu
  • Cung cấp điện dự phòng khi mất lưới

Hướng Dẫn Thiết Kế Hệ Thống Hybrid (PV + Battery) Chuyên Sâu
Sơ đồ hệ thống hybrid gồm PV – Inverter hybrid – Battery – Lưới điện

2. Các bước thiết kế hệ thống hybrid

Bước 1: Khảo sát và đánh giá nhu cầu

Thu thập thông tin:

  • Hóa đơn điện 6–12 tháng gần nhất (theo giờ)
  • Biểu đồ phụ tải ngày/đêm
  • Thời gian sử dụng điện nhiều nhất (giờ cao điểm?)

Xác định:

  • Mức độ điện cần thiết cấp liên tục
  • Thiết bị nào cần ưu tiên cấp điện khi mất lưới

Hướng Dẫn Thiết Kế Hệ Thống Hybrid (PV + Battery) Chuyên Sâu
Tải cao nhất thường vào 9h30-11h30 và 17h-20h

Bước 2: Xác định công suất hệ thống PV

Công suất PV đề xuất = Nhu cầu điện trung bình/ngày ÷ bức xạ trung bình/ngày

  • Ví dụ:
  • Nhu cầu: 30 kWh/ngày
  • Bức xạ TP.HCM: 4.0 kWh/kWp/ngày
    → Cần PV ≈ 30 / 4 = 7.5 kWp (làm tròn lên 8 kWp)

Chọn loại module phù hợp (hiệu suất cao, ít chiếm diện tích nếu mái nhỏ)

Hướng Dẫn Thiết Kế Hệ Thống Hybrid (PV + Battery) Chuyên Sâu

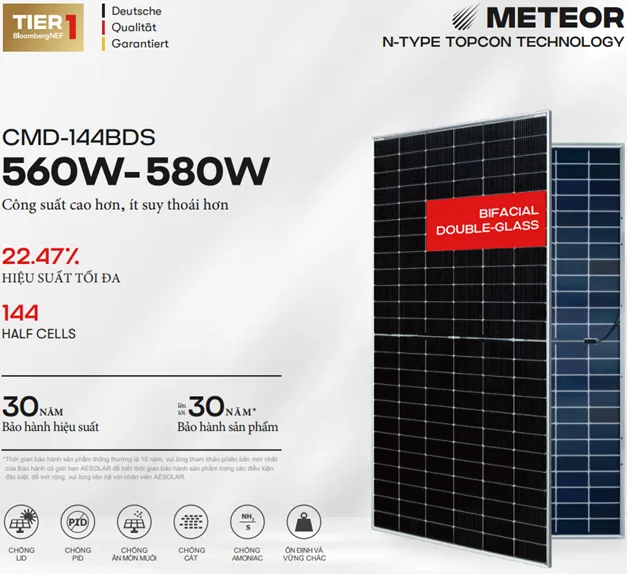

Tấm pin hiệu suất cao

Bước 3: Tính toán dung lượng pin lưu trữ phù hợp

Dung lượng pin = Lượng điện muốn dùng khi mất điện hoặc vào ban đêm

  • Ví dụ:
  • Muốn dùng 10 kWh khi mất điện
  • Hiệu suất sạc/xả ~90%
    → Dung lượng pin cần thiết ≈ 10 / 0.9 = 11.1 kWh

Có thể chia làm nhiều module (VD: Solax T-BAT 5.8 x 2 → 11.6 kWh)

Hướng Dẫn Thiết Kế Hệ Thống Hybrid (PV + Battery) Chuyên Sâu
Càng tăng dung lượng – chi phí mỗi kWh pin giảm dầno

Bước 4: Chọn inverter hybrid phù hợp

Tiêu chíCần lưu ý
Công suất đầu vào PVPhù hợp tổng công suất pin
Dung lượng pin hỗ trợTối đa bao nhiêu kWh
Chế độ vận hànhTự dùng – backup – hòa lưới
Tích hợp ATSCó hoặc không
Giám sát từ xaCó App Web/App Mobile?

Ví dụ phổ biến:
• Huawei SUN2000 + LUNA2000
• Solax X3 Hybrid G4 + T-BAT
• Growatt SPH + ARK Battery
Hướng Dẫn Thiết Kế Hệ Thống Hybrid (PV + Battery) Chuyên Sâu
Hướng Dẫn Thiết Kế Hệ Thống Hybrid (PV + Battery) Chuyên Sâu

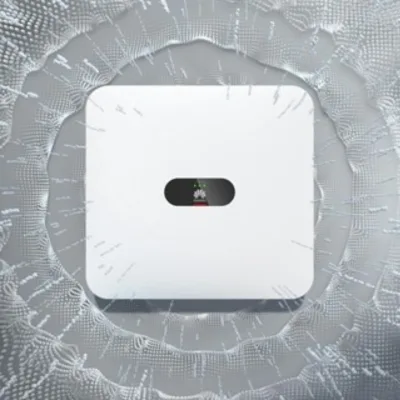

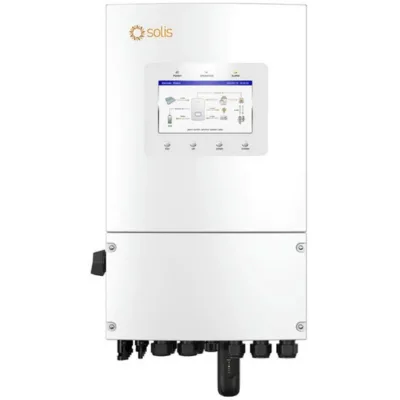

Các dòng Inverter Hybrid LITHACO đang triển khai thực tế

Bước 5: Thiết kế tủ điện, bảo vệ, ATS

  • Ngắt mạch AC/DC
  • Chống sét lan truyền
  • Bộ ATS (tự động chuyển mạch khi mất lưới)
  • Công tắc bảo trì, giám sát nhiệt độ, dòng sạc/xả

Hướng Dẫn Thiết Kế Hệ Thống Hybrid (PV + Battery) Chuyên Sâu
Sơ đồ tủ điện hybrid

Bước 6: Tính toán hiệu suất & mô phỏng (PVsyst hoặc Excel)

  • Mô phỏng sản lượng hàng năm
  • Ước tính % điện mặt trời sử dụng trực tiếp
  • % điện lưu trữ qua pin
  • Sản lượng điện tiết kiệm
  • Thời gian hoàn vốn (kết hợp bài trước)

3. Các lưu ý kỹ thuật khi thiết kế hệ hybrid

  1. Kích thước inverter không quá tải hoặc quá thấp so với pin/PV
  2. Không dùng hết 100% pin thường xuyên – để đảm bảo tuổi thọ
  3. Đặt pin ở nơi mát, khô ráo, không gần nơi dễ cháy
  4. Hệ hybrid nên có giám sát 24/7 qua app để xử lý kịp thời sự cố

4. Kết luận

Hệ thống hybrid (PV + Battery) là mô hình tối ưu cho:

  • Hộ gia đình muốn tự chủ 100% năng lượng
  • Doanh nghiệp cần tiết kiệm điện giờ cao điểm
  • Trạm sạc xe điện cần nguồn sạc ổn định

Thiết kế đúng – chuẩn – hiệu quả sẽ giúp khách hàng:

  • Tối ưu hóa chi phí
  • Tăng tuổi thọ thiết bị
  • Tận dụng tối đa giá trị năng lượng mặt trời

LITHACO – Tiên phong trong giải pháp điện mặt trời kết hợp pin lưu trữ

LITHACO cung cấp các thiết bị điện mặt trời từ những thương hiệu hàng đầu thế giới, đảm bảo hiệu suất cao, tuổi thọ dài và tối ưu chi phí đầu tư cho doanh nghiệp.

Xem thêm: Bess utility scale

Xem thêm: Hướng dẫn sử dụng PVsyst, SketchUp, Lumion

Xem thêm: Thiết kế hệ mặt trời, lưu trữ và hydro cho tòa nhà

Xem thêm: Tính toán hệ có pin cho nhà dùng 1000kWh

Bài viết liên quan:

1. Kết luận

Trên đây là những thông tin quan trọng về thiết kế hệ thống hybrid PV + battery. Để lựa chọn giải pháp tối ưu cho gia đình hoặc doanh nghiệp, bạn có thể liên hệ LITHACO để được tư vấn chi tiết.
