Pin natri ion: Nguyên lý, cấu tạo và ứng dụng trong BESS
Pin Natri-ion là công nghệ pin sạc sử dụng ion Natri (Na⁺) để lưu trữ và giải phóng điện năng, được quan tâm nhờ nguồn nguyên liệu dồi dào và tiềm năng ứng dụng trong hệ thống lưu trữ năng lượng. Bài viết dưới đây của LITHACO sẽ giúp khách hàng hiểu rõ cấu tạo, nguyên lý hoạt động, ưu nhược điểm và khả năng ứng dụng pin Natri-ion trong BESS.
1. Pin natri ion là gì?

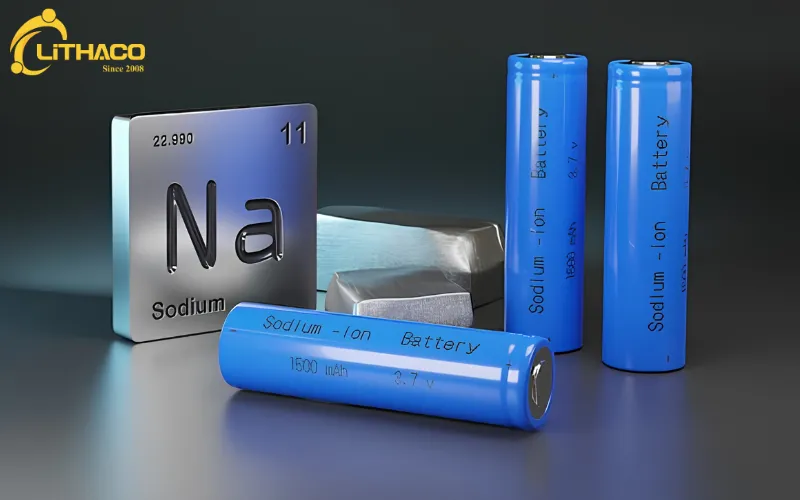

Pin Natri-ion (Sodium-ion Battery, ký hiệu NIB hoặc SIB) là loại pin có thể sạc lại, sử dụng ion Natri (Na⁺) để vận chuyển điện tích giữa các điện cực trong quá trình sạc và xả. Về cấu tạo và cách vận hành, công nghệ này có nhiều điểm tương đồng với pin Lithium-ion, nhưng thay vật liệu chứa Lithium bằng các hợp chất Natri.
Điểm đáng chú ý của pin Natri-ion là sử dụng Natri – nguyên tố có trữ lượng dồi dào và chi phí nguyên liệu thấp hơn Lithium. Nhờ đó, công nghệ này được xem là một hướng phát triển tiềm năng cho các hệ thống lưu trữ năng lượng cần tối ưu chi phí và giảm phụ thuộc vào nguồn tài nguyên Lithium.
2. Cấu tạo pin natri ion

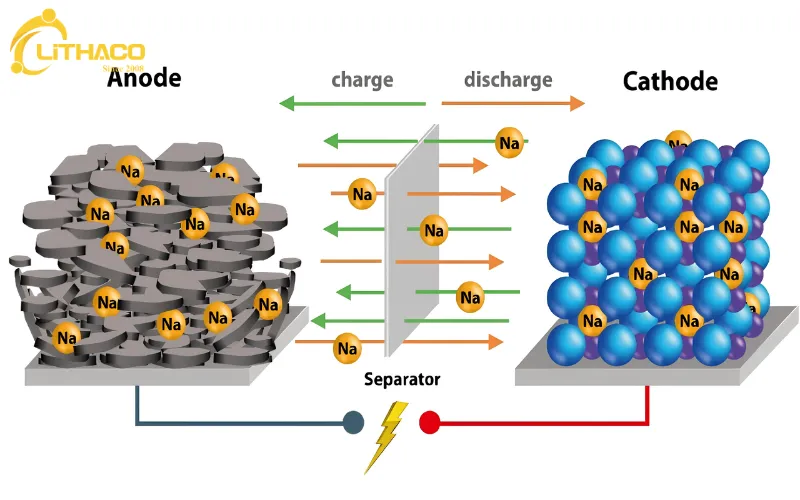

Pin Natri-ion có cấu tạo tương đối giống pin Lithium-ion, nhưng sử dụng ion Natri (Na⁺) làm hạt mang điện trong quá trình sạc và xả. Một cell pin Natri-ion thường gồm các thành phần chính sau:
- Cực âm (Anode): Là nơi tiếp nhận và giải phóng ion Natri trong quá trình vận hành. Vật liệu cực âm thường sử dụng các dạng carbon có khả năng lưu trữ ion Na⁺.
- Cực dương (Cathode): Được chế tạo từ các hợp chất có khả năng chứa và trao đổi ion Natri. Thành phần vật liệu sẽ thay đổi tùy công nghệ và mục tiêu sử dụng của từng loại pin.
- Chất điện phân (Electrolyte): Tạo môi trường để ion Natri di chuyển giữa cực âm và cực dương. Chất điện phân thường chứa muối Natri hòa tan trong dung môi phù hợp.
- Bộ phân cách (Separator): Nằm giữa hai điện cực, giúp ngăn chúng tiếp xúc trực tiếp nhưng vẫn cho phép ion Natri đi qua trong quá trình sạc – xả.
- Vỏ pin và kết cấu bảo vệ: Bao bọc các thành phần bên trong, hỗ trợ cách điện, bảo vệ cell và hạn chế tác động từ môi trường bên ngoài. Hình dạng pin có thể khác nhau tùy ứng dụng, như dạng trụ, túi hoặc khối.
3. Nguyên lý hoạt động của sodium ion battery

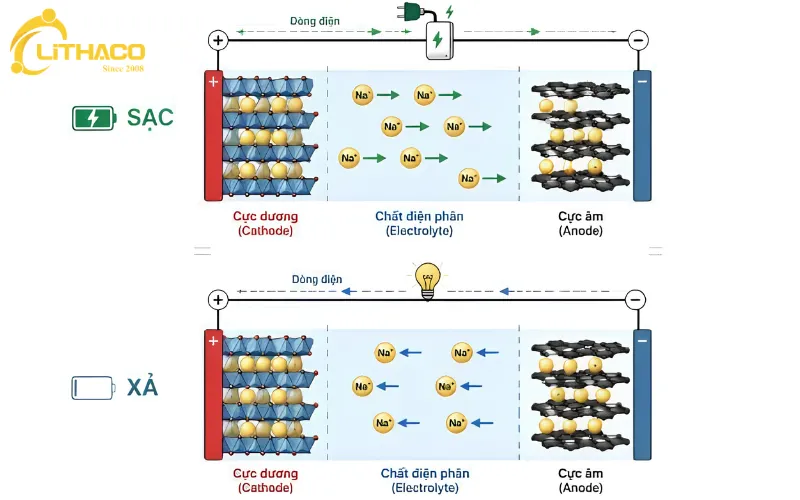

Pin Natri-ion hoạt động dựa trên sự di chuyển thuận nghịch của ion Natri (Na⁺) giữa cực âm và cực dương thông qua chất điện phân:
- Khi xả: Ion Na⁺ di chuyển từ cực âm sang cực dương qua chất điện phân. Electron đồng thời đi qua mạch ngoài để tạo dòng điện cấp cho thiết bị.
- Khi sạc: Nguồn điện bên ngoài đẩy ion Na⁺ di chuyển theo chiều ngược lại, từ cực dương trở về cực âm để tích trữ năng lượng.
- Trong suốt chu kỳ sạc – xả: Bộ phân cách ngăn hai điện cực tiếp xúc trực tiếp nhưng vẫn cho phép ion Natri đi qua, giúp quá trình trao đổi ion diễn ra ổn định.
4. Ưu điểm và hạn chế của công nghệ pin natri ion lưu trữ năng lượng
Pin Natri-ion được quan tâm nhờ lợi thế về nguồn nguyên liệu, độ an toàn và khả năng tận dụng hạ tầng sản xuất pin hiện có. Tuy nhiên, công nghệ vẫn còn một số giới hạn về mật độ năng lượng, tuổi thọ và mức độ thương mại hóa.
4.1. Ưu điểm
Về ưu điểm, pin Natri-ion nổi bật ở các yếu tố sau:
- Nguồn nguyên liệu dồi dào: Natri có trữ lượng lớn trong tự nhiên, giúp giảm áp lực phụ thuộc vào Lithium.
- Chi phí vật liệu có tiềm năng thấp hơn: Nguồn Natri phổ biến tạo điều kiện tối ưu chi phí nguyên liệu đầu vào.
- Độ an toàn tương đối cao: Pin có khả năng ổn định nhiệt tốt và giảm nguy cơ quá nhiệt trong một số điều kiện vận hành.
- Thuận lợi khi lưu kho và vận chuyển: Một số cấu hình có thể đưa pin về trạng thái xả sâu để tăng mức độ an toàn.
- Có thể tận dụng hạ tầng sản xuất hiện có: Quy trình chế tạo có nhiều điểm tương đồng với pin Lithium-ion nên thuận lợi hơn khi mở rộng sản xuất.
4.2. Hạn chế
Bên cạnh đó, công nghệ pin Natri-ion vẫn cần khắc phục một số hạn chế sau:
- Mật độ năng lượng thấp hơn: Với cùng dung lượng, pin thường cần kích thước hoặc khối lượng lớn hơn Lithium-ion.
- Tuổi thọ chu kỳ còn hạn chế: Một số dòng Natri-ion chưa đạt số chu kỳ sạc – xả tương đương các công nghệ Lithium-ion phát triển lâu năm.
- Khả năng đáp ứng công suất chưa tối ưu ở mọi ứng dụng: Hiệu suất còn phụ thuộc nhiều vào vật liệu điện cực và thiết kế cell.
- Không phù hợp với ứng dụng yêu cầu trọng lượng thấp: Đây là bất lợi rõ hơn với xe điện hoặc thiết bị di động.
- Hệ sinh thái thương mại chưa rộng: Sản phẩm, tiêu chuẩn và chuỗi cung ứng Natri-ion vẫn đang trong quá trình hoàn thiện.
5. So sánh pin natri ion với pin lithium ion LiFePO4
Để lựa chọn công nghệ phù hợp, cần xem xét đồng thời khả năng lưu trữ, độ bền, chi phí và phạm vi ứng dụng của từng loại pin. Bảng sau tổng hợp các tiêu chí so sánh chính giữa pin Natri-ion và LiFePO4:
| Tiêu chí | Pin Natri-ion | Pin Lithium-ion LiFePO4 |
| Ion mang điện | Sử dụng ion Natri (Na⁺) | Sử dụng ion Lithium (Li⁺) |
| Nguồn nguyên liệu | Natri dồi dào, phổ biến trong tự nhiên | Lithium khan hiếm hơn và phụ thuộc nhiều vào nguồn khai thác |
| Chi phí nguyên liệu | Có tiềm năng thấp hơn nhờ nguồn Natri phổ biến | Thường cao hơn do giá nguyên liệu Lithium và chuỗi cung ứng |
| Mật độ năng lượng | Thấp hơn, cần khối lượng hoặc kích thước lớn hơn với cùng dung lượng | Cao hơn, phù hợp với hệ thống cần tối ưu diện tích và trọng lượng |
| Độ an toàn nhiệt | Có lợi thế về ổn định nhiệt và giảm nguy cơ quá nhiệt trong một số cấu hình | LiFePO4 cũng có độ ổn định nhiệt và an toàn cao so với nhiều dòng Lithium-ion khác |
| Tuổi thọ chu kỳ | Hiện còn thấp hơn hoặc chưa đồng đều giữa các công nghệ | Thường có tuổi thọ chu kỳ cao và đã được ứng dụng rộng rãi |
| Khả năng sạc – xả | Có thể đáp ứng tốt nhu cầu lưu trữ, nhưng hiệu suất phụ thuộc nhiều vào công nghệ cell | Khả năng sạc – xả ổn định, phù hợp với hệ thống vận hành thường xuyên |
| Trọng lượng và kích thước | Thường lớn và nặng hơn với cùng dung lượng | Nhỏ gọn hơn nhờ mật độ năng lượng cao hơn |
| Mức độ thương mại hóa | Đang trong giai đoạn mở rộng, hệ sinh thái sản phẩm chưa phổ biến bằng Lithium-ion | Đã thương mại hóa rộng, nhiều thương hiệu và cấu hình trên thị trường |
| Ứng dụng phù hợp | Phù hợp với lưu trữ năng lượng cố định, nơi ít bị giới hạn về diện tích và trọng lượng | Phù hợp từ lưu trữ dân dụng, thương mại, công nghiệp đến xe điện và nhiều ứng dụng khác |
Bên cạnh pin Natri-ion và LiFePO4, thị trường còn có acquy lưu trữ điện và các dòng pin lưu trữ điện áp cao (high voltage battery storage). Mỗi giải pháp có đặc điểm riêng về hiệu suất, tuổi thọ và khả năng tích hợp với hệ thống điện.
6. Ứng dụng pin natri ion trong BESS

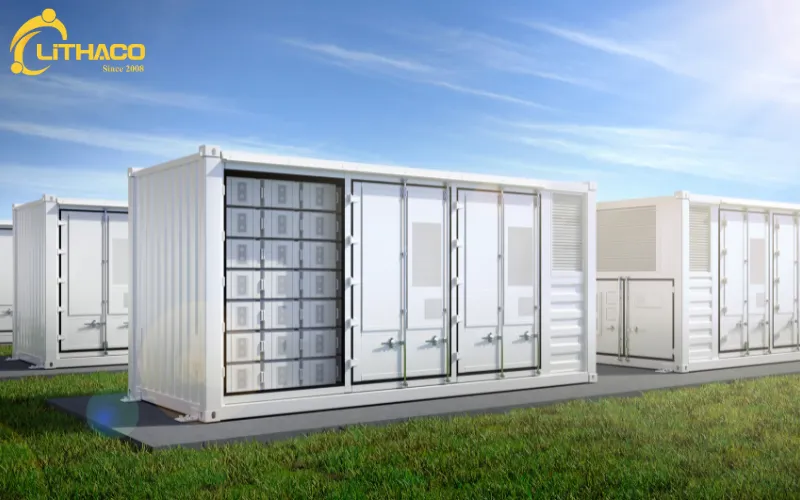

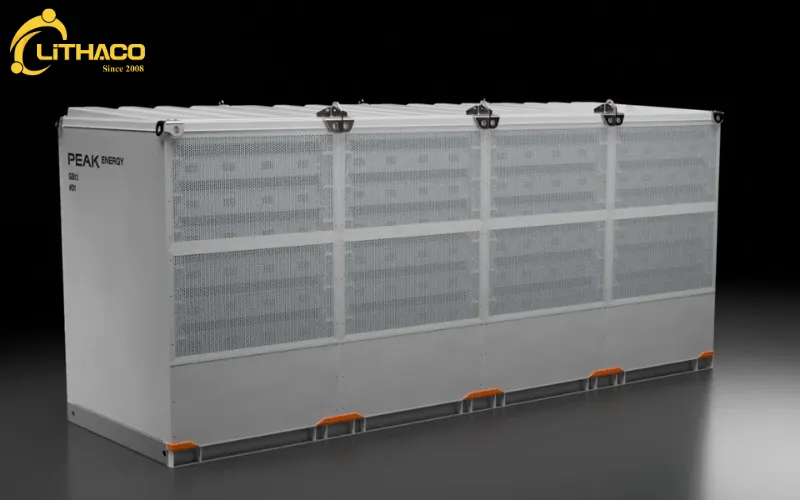

Pin Natri-ion có thể được tích hợp vào hệ thống BESS để lưu trữ và điều phối điện năng theo nhu cầu vận hành của lưới điện, doanh nghiệp hoặc các dự án năng lượng tái tạo. Một số ứng dụng chính gồm:
- Dịch tải: BESS lưu điện vào thời điểm nhu cầu thấp và xả vào thời điểm phụ tải tăng, giúp phân bổ lại thời gian sử dụng điện.
- Cắt đỉnh: Hệ thống xả điện khi công suất tiêu thụ đạt mức cao, qua đó giảm công suất lấy từ lưới trong giờ cao điểm.
- Điều tần: BESS có thể sạc hoặc xả nhanh để hỗ trợ cân bằng tần số khi cung – cầu điện thay đổi.
- Điều áp: Hệ thống hỗ trợ ổn định điện áp tại điểm đấu nối bằng cách điều chỉnh công suất phù hợp với trạng thái lưới.
- Tích hợp năng lượng tái tạo: Pin Natri-ion có thể ứng dụng trong hệ thống pin lưu trữ năng lượng mặt trời hoặc bộ lưu điện năng lượng mặt trời, giúp tích trữ điện dư và cung cấp lại khi nguồn phát giảm.
- Cấp nguồn dự phòng: BESS có thể duy trì điện cho các tải quan trọng khi lưới điện bị gián đoạn, tùy cấu hình và dung lượng lưu trữ.
7. Tiêu chuẩn an toàn của công nghệ pin natri cho lưu trữ điện
Các tiêu chuẩn an toàn đối với pin Natri-ion hiện chủ yếu được áp dụng ở cấp hệ thống lưu trữ năng lượng, thay vì có một bộ tiêu chuẩn riêng hoàn chỉnh cho hóa học Natri-ion. Khi tích hợp vào BESS, hệ thống cần đáp ứng các yêu cầu về an toàn điện, kiểm soát nhiệt, phòng cháy và vận hành trong toàn bộ vòng đời.
Một số tiêu chuẩn thường được tham chiếu gồm:
- IEC 62933-5-2:2025: Quy định yêu cầu an toàn đối với hệ thống lưu trữ điện hóa nối lưới trong toàn bộ vòng đời, từ thiết kế, lắp đặt đến vận hành và bảo trì.
- UL 1973: Áp dụng cho pin sử dụng trong các hệ thống nguồn tĩnh và nguồn điện phụ trợ, tập trung vào độ an toàn của khối pin trong quá trình vận hành.
- UL 9540: Đánh giá an toàn tổng thể của hệ thống và thiết bị lưu trữ năng lượng, bao gồm sự phối hợp giữa pin, PCS, BMS và các thành phần liên quan.
- UL 9540A: Là phương pháp thử nhằm đánh giá nguy cơ cháy lan do hiện tượng mất kiểm soát nhiệt trong hệ thống lưu trữ pin.
- NFPA 855: Đưa ra các yêu cầu liên quan đến bố trí, phòng cháy chữa cháy và an toàn khi lắp đặt hệ thống lưu trữ năng lượng cố định.
8. Câu hỏi thường gặp về pin natri ion (FAQ)
Dưới đây là những câu hỏi thường gặp giúp người đọc hiểu rõ hơn về đặc điểm, độ an toàn và khả năng ứng dụng pin Natri-ion trong thực tế.
Câu 1: Pin natri ion có phù hợp để lưu trữ điện từ hệ thống điện mặt trời không?
Pin natri-ion phù hợp để lưu trữ điện từ hệ thống điện mặt trời, đặc biệt trong các ứng dụng quy mô lớn, vùng nông thôn, hải đảo hoặc nơi cần tối ưu chi phí và độ an toàn cao, nhưng chưa hoàn toàn thay thế được pin lithium (như LiFePO4) cho hệ thống điện mặt trời dân dụng tại Việt Nam hiện tại.
Câu 2: Pin natri ion cho lưu trữ điện có thể dùng cho hộ gia đình không?
Với hộ gia đình có nhu cầu sử dụng điện lớn, pin lưu trữ năng lượng mặt trời 10kW cũng là một cấu hình đáng tham khảo. Tuy nhiên, cần phân biệt công suất 10kW với dung lượng lưu trữ 10kWh khi lựa chọn thiết bị.
Câu 3: Sodium ion battery có phù hợp với hệ thống điện mặt trời áp mái không?
Pin Natri-ion (Sodium-ion) hoàn toàn phù hợp với hệ thống điện mặt trời áp mái (đặc biệt là hệ thống lưu trữ Hybrid hoặc độc lập), nhưng hiện tại vẫn mang tính chất bổ trợ hoặc cạnh tranh trực tiếp với pin Lithium LFP phổ biến.
Câu 4: Pin natri ion lưu trữ năng lượng có thể cung cấp điện vào ban đêm không?
Có. Pin Natri-ion có thể lưu điện từ hệ thống điện mặt trời vào ban ngày và xả điện vào ban đêm để cấp cho tải. Thời gian sử dụng phụ thuộc vào dung lượng pin và công suất thiết bị đang hoạt động.
Câu 5: Chi phí sử dụng pin natri ion cho lưu trữ điện có cao không?
Chi phí sử dụng pin natri-ion (sodium-ion) cho lưu trữ điện không cao mà có xu hướng rẻ và cạnh tranh hơn so với pin lithium-ion truyền thống.
Câu 6: Pin natri ion có phù hợp với hệ thống lưu trữ điện mặt trời công suất lớn không?
Pin natri-ion phù hợp với hệ thống lưu trữ năng lượng cố định (bao gồm điện mặt trời) nhờ chi phí thấp, an toàn cao và hoạt động tốt ở nhiệt độ khắc nghiệt, tuy nhiên chưa tối ưu hoàn toàn cho các hệ thống công suất lớn yêu cầu mật độ năng lượng cao trên diện tích hẹp.
Pin Natri-ion có tiềm năng ứng dụng trong hệ thống lưu trữ năng lượng nhờ nguồn nguyên liệu phổ biến, độ ổn định nhiệt tốt và chi phí vật liệu cạnh tranh. Tuy nhiên, công nghệ này vẫn còn hạn chế về mật độ năng lượng và mức độ phổ biến trên thị trường. Để được tư vấn giải pháp BESS phù hợp, khách hàng hãy liên hệ với LITHACO qua hotline 0918 886 502.
