So sánh DC Coupled và AC Coupled: Đâu là giải pháp phù hợp?

So sánh DC Coupled và AC Coupled giúp làm rõ sự khác biệt về cách đấu nối, hiệu suất chuyển đổi, chi phí đầu tư và khả năng mở rộng khi tích hợp BESS với hệ thống điện mặt trời. Mỗi cấu hình phù hợp với một điều kiện triển khai khác nhau, từ hệ thống xây mới đến các dự án cần bổ sung lưu trữ cho hạ tầng hiện hữu. Bài viết dưới đây của LITHACO sẽ phân tích sự khác biệt giữa DC Coupled và AC Coupled để hỗ trợ khách hàng lựa chọn giải pháp BESS phù hợp.

1. Hệ thống DC Coupled BESS là gì?

Hệ thống DC Coupled BESS là cấu hình trong đó hệ thống điện mặt trời và pin lưu trữ được kết nối trên cùng phía DC trước inverter. Nguồn điện một chiều từ tấm pin có thể cấp trực tiếp vào pin lưu trữ thông qua bộ chuyển đổi DC/DC mà không cần chuyển sang AC trước khi sạc pin.

Một hệ thống DC Coupled thường gồm giàn pin mặt trời, bộ chuyển đổi DC/DC, pin lưu trữ năng lượng mặt trời, BMS, inverter/PCS và hệ thống quản lý năng lượng EMS.. Khi có nắng, điện DC từ PV có thể được đưa đến tải thông qua inverter hoặc lưu trực tiếp vào pin; khi cần sử dụng, điện từ pin được chuyển sang AC để cấp cho phụ tải hoặc hòa vào hệ thống điện.

Nhờ giảm số lần chuyển đổi giữa DC và AC khi sạc pin từ điện mặt trời, cấu hình DC Coupled có lợi thế về hiệu suất và thường phù hợp với các dự án Solar + BESS được thiết kế đồng bộ ngay từ đầu.

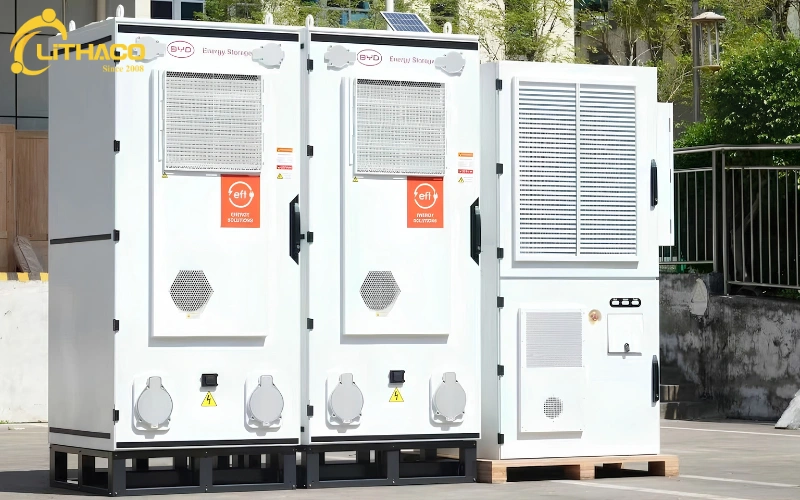

DC Coupled kết nối điện mặt trời và pin lưu trữ trên cùng đường DC Bus

2. Hệ thống AC Coupled là gì?

AC Coupled là cấu hình trong đó hệ thống điện mặt trời và BESS được kết nối với nhau ở phía điện xoay chiều. Hệ PV sử dụng inverter riêng để chuyển điện DC thành AC, trong khi pin lưu trữ sử dụng PCS hoặc inverter hai chiều riêng để thực hiện quá trình sạc và xả.

Khi sạc pin bằng điện mặt trời, dòng điện thường trải qua quá trình DC từ PV → AC qua inverter PV → DC qua PCS để nạp pin. Khi xả, điện DC từ pin tiếp tục được PCS chuyển thành AC để cấp cho tải.

Do Solar PV và BESS có hệ chuyển đổi riêng, hai hệ thống có thể hoạt động tương đối độc lập. Đặc điểm này giúp AC Coupled thuận lợi khi bổ sung pin lưu trữ cho hệ thống điện mặt trời đã vận hành mà không cần thay đổi đáng kể kiến trúc DC hiện hữu.

AC Coupled sử dụng inverter riêng cho điện mặt trời và hệ thống pin lưu trữ

3. So sánh sự khác biệt giữa hệ thống DC Coupled BESS và AC Coupled

Sự khác biệt giữa DC Coupled BESS và AC Coupled thể hiện rõ ở vị trí đấu nối, số lần chuyển đổi năng lượng, hiệu suất và khả năng mở rộng hệ thống. Bảng dưới đây tổng hợp các tiêu chí chính để dễ dàng đối chiếu hai cấu hình.

3.1. Hệ thống DC Coupled

DC Coupled tập trung vào khả năng truyền năng lượng trực tiếp giữa điện mặt trời và pin lưu trữ, nhờ đó phù hợp với những hệ thống được thiết kế đồng bộ ngay từ đầu.

Ưu điểm của DC Coupled gồm:

• Hiệu suất chuyển đổi cao: Điện một chiều từ hệ thống PV có thể nạp vào pin thông qua bộ DC/DC mà không cần chuyển sang AC trước, nhờ đó giảm số lần biến đổi năng lượng và hạn chế tổn hao.
• Tận dụng tốt điện mặt trời dư: Phần điện PV chưa được phụ tải sử dụng có thể chuyển trực tiếp sang pin để lưu trữ và dùng lại vào thời điểm khác.
• Giảm thiết bị chuyển đổi: Trong một số kiến trúc, PV và BESS có thể dùng chung inverter hoặc PCS, giúp giảm số lượng thiết bị chuyển đổi trong hệ thống.
• Phù hợp với dự án xây mới: Hệ thống Solar và BESS có thể được thiết kế đồng bộ ngay từ đầu về điện áp, công suất và thiết bị, đặc biệt phù hợp với các dự án BESS cho solar farm cần tích hợp lưu trữ ngay trong giai đoạn thiết kế.
• Tăng tỷ lệ tự sử dụng điện mặt trời: Điện PV dư được ưu tiên lưu vào pin thay vì đưa ngay lên lưới, giúp hệ thống chủ động sử dụng lại nguồn điện mặt trời khi phụ tải tăng hoặc khi không còn nắng.

Bên cạnh đó, DC Coupled có một số hạn chế:

• Khó bổ sung vào hệ thống hiện hữu: Khi hệ PV đã vận hành, việc thêm BESS theo cấu hình DC Coupled có thể yêu cầu thay đổi inverter, đường DC hoặc một phần kiến trúc hệ thống.
• Yêu cầu khả năng tương thích cao: Điện áp của PV, pin, bộ DC/DC, inverter và BMS phải được tính toán đồng bộ để hệ thống vận hành ổn định.
• Khả năng mở rộng phụ thuộc thiết bị chuyển đổi: Nếu tăng mạnh công suất PV hoặc dung lượng BESS, inverter hoặc PCS hiện tại có thể không đáp ứng và cần được nâng cấp.
• Thiết kế hệ thống phức tạp hơn: DC Coupled yêu cầu kiểm soát chặt điện áp DC Bus, bảo vệ, cách điện và chiến lược điều khiển, đặc biệt với các hệ thống công suất lớn.

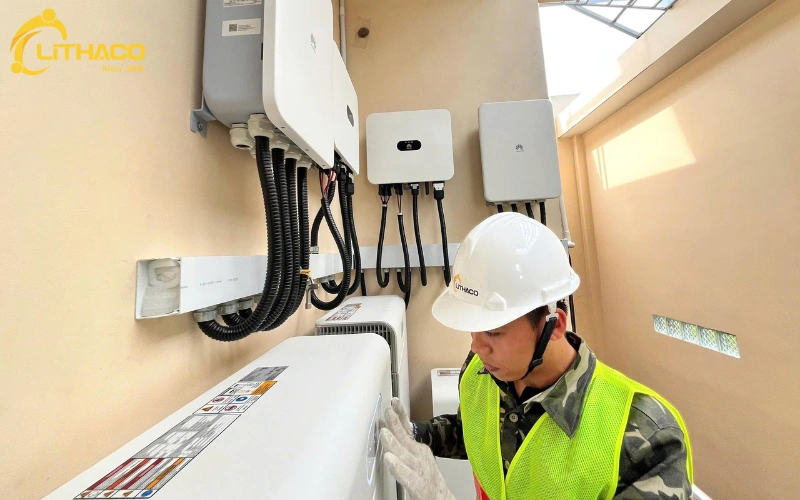

DC Coupled có lợi thế về hiệu suất nhưng yêu cầu hệ thống được thiết kế đồng bộ

3.2. Hệ thống AC Coupled

AC Coupled ưu tiên tính linh hoạt, đặc biệt khi bổ sung BESS cho hệ thống điện mặt trời đã vận hành. Solar PV và pin lưu trữ sử dụng thiết bị chuyển đổi riêng nên có thể được mở rộng tương đối độc lập.

Ưu điểm của AC Coupled gồm:

• Dễ nâng cấp hệ thống hiện hữu: BESS có thể được bổ sung ở phía AC mà không nhất thiết phải thay inverter PV đang vận hành. Đây là lợi thế đối với các dự án BESS cho nhà máy cần tích hợp lưu trữ vào hệ thống điện mặt trời đã lắp đặt.
• Mở rộng linh hoạt: Công suất điện mặt trời và dung lượng pin có thể được nâng cấp tương đối độc lập, phù hợp với các dự án cần mở rộng theo từng giai đoạn.
• Thuận lợi khi tích hợp nhiều thiết bị: Kiến trúc AC cho phép kết nối nhiều nguồn điện và inverter khác nhau trên cùng hệ thống, giúp việc cải tạo hoặc bổ sung thiết bị linh hoạt hơn.
• Linh hoạt vị trí lắp đặt: Hệ PV và BESS có thể bố trí ở các vị trí khác nhau nếu hạ tầng AC đáp ứng yêu cầu, thuận tiện hơn với công trình có mặt bằng phân tán.
• Tăng tính độc lập giữa các hệ thống: PV và BESS sử dụng thiết bị chuyển đổi riêng nên sự cố ở một nhánh không nhất thiết làm gián đoạn toàn bộ hệ thống, tùy theo thiết kế và phương án bảo vệ.

Một số hạn chế cần lưu ý:

• Nhiều lần chuyển đổi năng lượng: Khi điện mặt trời được dùng để sạc pin, năng lượng phải chuyển từ DC sang AC qua inverter PV rồi từ AC trở lại DC qua PCS hoặc inverter pin.
• Tổn hao chuyển đổi cao hơn: Số lần chuyển đổi nhiều hơn làm tăng tổn hao năng lượng, nên hiệu suất lưu trữ điện mặt trời thường thấp hơn DC Coupled trong cùng điều kiện.
• Chi phí thiết bị có thể cao hơn: AC Coupled thường cần inverter riêng cho PV và PCS hoặc inverter hai chiều riêng cho BESS, làm tăng số lượng thiết bị chuyển đổi.
• Điều khiển hệ thống phức tạp hơn: Khi có nhiều inverter và nguồn điện cùng hoạt động, EMS phải phối hợp quá trình phát, sạc và xả để tránh xung đột công suất và tối ưu dòng năng lượng.

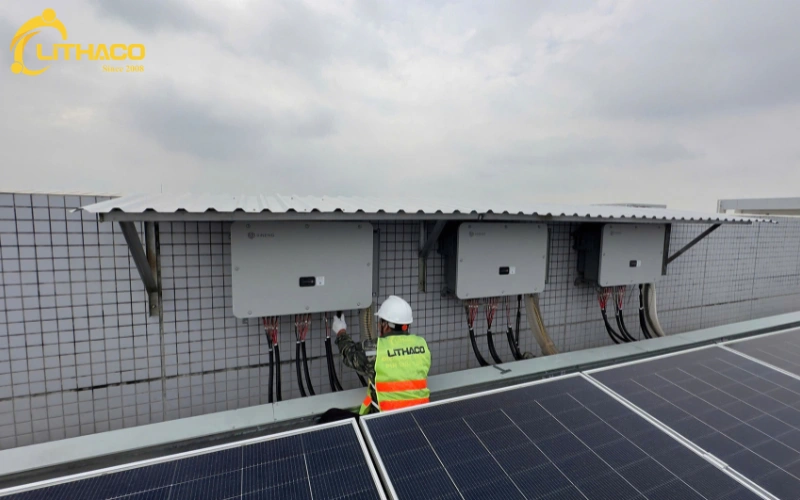

AC Coupled thuận lợi khi bổ sung BESS cho hệ thống điện mặt trời đã có sẵn

4. Nên chọn AC Coupled hay giải pháp DC Coupled cho BESS?

Không có cấu hình AC Coupled hay DC Coupled phù hợp cho mọi dự án. Việc lựa chọn cần dựa trên tình trạng hệ thống điện mặt trời, mục tiêu lưu trữ, yêu cầu hiệu suất và kế hoạch mở rộng trong tương lai.

Từ các đặc điểm trên, khách hàng có thể lựa chọn theo từng trường hợp:

• Nên chọn DC Coupled: Khi xây mới hệ thống điện mặt trời kết hợp BESS, ưu tiên hiệu suất, muốn lưu trực tiếp điện PV vào pin và có thể thiết kế đồng bộ inverter, DC/DC và pin ngay từ đầu.
• Nên chọn AC Coupled: Khi hệ thống điện mặt trời đã vận hành, muốn bổ sung BESS nhưng giữ lại inverter hiện hữu hoặc cần khả năng mở rộng Solar và pin tương đối độc lập.

Với các dự án công nghiệp, việc lựa chọn AC Coupled hay DC Coupled không nên chỉ dựa trên chênh lệch hiệu suất. Chủ đầu tư cần tính thêm chi phí cải tạo, khả năng tương thích thiết bị, công suất đấu nối, chiến lược EMS và kế hoạch mở rộng trong suốt vòng đời hệ thống.

Đối với các dự án BESS C&I, cấu hình AC Coupled hoặc DC Coupled còn cần đáp ứng mục tiêu vận hành như Peak Shaving BESS để cắt đỉnh phụ tải, dịch chuyển thời gian sử dụng điện hoặc tăng khả năng dự phòng. Nếu muốn giảm vốn đầu tư ban đầu, doanh nghiệp có thể tìm hiểu thêm phương án cho thuê pin lưu trữ và so sánh tổng chi phí trong suốt thời hạn sử dụng.

Khách hàng có thể liên hệ LITHACO qua hotline 0918 886 502 để được khảo sát hệ thống hiện hữu và tư vấn cấu hình AC Coupled hoặc DC Coupled phù hợp với nhu cầu lưu trữ.

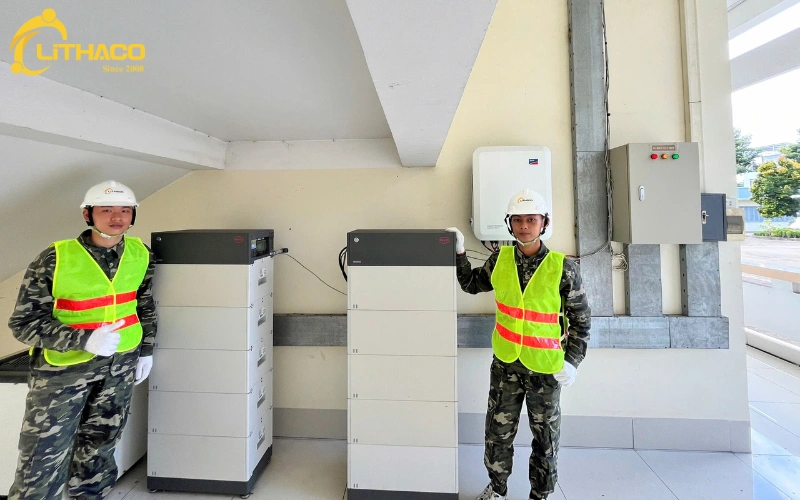

Cấu hình phù hợp phụ thuộc vào hệ thống hiện hữu và mục tiêu đầu tư BESS

5. Câu hỏi thường gặp khi so sánh DC Coupled và AC Coupled (FAQ)

Dưới đây là những câu hỏi thường gặp khi lựa chọn giữa AC Coupled và DC Coupled cho hệ thống điện mặt trời kết hợp BESS.

Câu 1: AC Coupled hay DC Coupled có hiệu suất chuyển đổi năng lượng cao hơn?

DC Coupled thường có hiệu suất chuyển đổi cao hơn khi lưu điện mặt trời vào pin vì hệ thống giảm số lần chuyển đổi giữa DC và AC. Trong một số cấu hình, mức chênh lệch hiệu suất có thể khoảng 3–5% so với AC Coupled.

Câu 2: DC Coupled có tiết kiệm chi phí hơn AC Coupled không?

DC Coupled thường có lợi thế về chi phí đầu tư ban đầu cho dự án xây mới; AC Coupled phù hợp hơn khi cần bổ sung BESS vào hệ thống điện mặt trời đang vận hành. Để so sánh chính xác, cần tính tổng chi phí thiết bị, lắp đặt, cải tạo và tổn hao điện năng trong suốt vòng đời dự án.

Câu 3: Hệ thống điện mặt trời mới nên chọn DC Coupled hay AC Coupled?

DC Coupled thường phù hợp với hệ thống điện mặt trời xây mới khi Solar và BESS được thiết kế đồng thời từ đầu, đặc biệt nếu chủ đầu tư ưu tiên hiệu suất và khả năng lưu trực tiếp điện PV vào pin. AC Coupled vẫn có thể được lựa chọn nếu dự án ưu tiên tính linh hoạt và khả năng mở rộng độc lập.

Câu 4: Hệ thống điện mặt trời đã lắp đặt có nên bổ sung BESS bằng AC Coupled không?

AC Coupled thường phù hợp khi bổ sung BESS cho hệ thống điện mặt trời đã vận hành. BESS có thể được kết nối ở phía AC và sử dụng PCS riêng, giúp hạn chế thay đổi đối với inverter PV hiện hữu.

Câu 5: DC Coupled hay AC Coupled phù hợp với hệ thống điện mặt trời hộ gia đình?

DC Coupled thường phù hợp với hộ gia đình xây mới hệ Solar + Battery đồng bộ từ đầu. Trong khi đó, AC Coupled thuận tiện hơn với những hộ đã có hệ điện mặt trời hòa lưới và muốn bổ sung pin lưu trữ sau này. Khi lựa chọn Solar Battery cho gia đình, chủ đầu tư cần xem xét khả năng tương thích với inverter, dung lượng lưu trữ và nhu cầu sử dụng điện thực tế.

Câu 6: Có thể sử dụng cả AC Coupled và DC Coupled trong cùng một hệ thống điện mặt trời không?

Một số hệ thống hybrid có thể kết hợp cả AC Coupled và DC Coupled để tận dụng ưu điểm của từng cấu hình. Tuy nhiên, phương án này làm tăng độ phức tạp về thiết bị, điều khiển và chi phí nên cần được tính toán đồng bộ ngay từ khâu thiết kế.

So sánh DC Coupled và AC Coupled cho thấy mỗi cấu hình có ưu thế riêng về hiệu suất, khả năng mở rộng và mức độ phù hợp với hệ thống điện mặt trời hiện hữu. DC Coupled thường phù hợp với dự án được thiết kế đồng bộ từ đầu, trong khi AC Coupled linh hoạt hơn khi cần bổ sung BESS cho hệ thống đã vận hành. Khách hàng có thể liên hệ LITHACO qua hotline 0918 886 502 để được tư vấn cấu hình phù hợp với nhu cầu lưu trữ và điều kiện thực tế của công trình.
